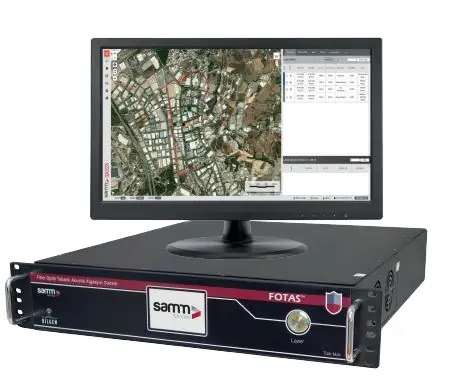

FOTAS D-5 Zweikanal-DAS-System für redundante Überwachung bis 10 km
Das FOTAS D-5 DAS-DCH-05KM-X ist ein zweikanaliger Laser-Interrogator für Distributed Acoustic Sensing (DAS). Das System sendet Laserpulse in angeschlossene Singlemode-Fasern und analysiert das rückgestreute Licht, um akustische und mechanische Ereignisse entlang der Sensorstrecken zu erkennen.
Mit zwei Sensorkanälen und bis zu 5 km Reichweite je Kanal lassen sich insgesamt bis zu 10 km überwachen. Die beiden Kanäle unterstützen bruchresistente und redundante Konfigurationen. Das D-5 eignet sich damit für die kontinuierliche Überwachung kritischer Infrastrukturen und Anlagen, etwa zur Erkennung von Eindringversuchen, illegalen Übertritten oder unbefugten Grabungen.
Ihre Vorteile auf einen Blick
- Zwei unabhängige Sensorkanäle für redundante und bruchresistente Konfigurationen
- Bis zu 5 km Reichweite je Kanal und insgesamt bis zu 10 km Überwachungsstrecke
- COTDR-Sensortechnologie zur Lokalisierung akustischer und mechanischer Ereignisse
- Erfassung von 10 bis 2.000 Hz bei einer angegebenen Standortauflösung von ±10 m
- Integrierte Rechenplattform mit Ubuntu, Datenerfassungs-Engine, FOTAS-Web-Oberfläche und Datenbank
Typische Einsatzbereiche
- Redundante Überwachung kritischer Infrastruktur und wertvoller Anlagen
- Erkennung von Eindringversuchen und illegalen Übertritten
- Erkennung unbefugter Grabungen entlang von Leitungen und Trassen
- Zweikanalige Ereignisüberwachung in Industrie- und Sicherheitsprojekten
Technische Highlights
| Modell / Artikelnummer | FOTAS D-5 / DAS-DCH-05KM-X (Shop); DAS-DCH-5KM-X (Datenblatt) |
| Anzahl der Sensorkanäle | 2 Kanäle, für Bruchresistenz und Redundanz |
| Reichweite | Bis zu 5 km je Kanal; insgesamt bis zu 10 km |
| Sensortechnologie | Kohärente optische Zeitbereichsreflektometrie (COTDR) |
| Erfassungshäufigkeit | 10 Hz bis 2.000 Hz |
| Standortauflösung | ±10 m |
| Interne CPU | 12-Core Arm Cortex, 64 Bit |
| Interne GPU | NVIDIA Ampere-Architektur |
| Interner Speicher | 1 TB NVMe M.2 |
| Betriebssystem / Software | Ubuntu; KI- und Datenerfassungs-Engine; FOTAS-Web-Oberfläche und Datenbank |
Optische, elektrische und mechanische Daten
| Laserwellenlänge | 1.550 nm |
| Optisches Budget | 10 dB |
| Optische Anschlüsse / Fasertyp | 2 × FC/APC / Singlemode |
| Laserklassifizierung | Klasse 1 |
| Versorgungsspannung | 100–240 V AC, 50–60 Hz, automatische Bereichswahl |
| Stromverbrauch | 150 W, redundant (Angabe laut Datenblatt) |
| Abmessungen | 490 × 500 × 89 mm / 2 HE |
| Gewicht | 11,5 kg |
| Versandabmessungen | 1 Karton / 80 × 70 × 43 cm |
| Versandgewicht | 35,0 kg brutto |
Schnittstellen und Bedienung
Das D-5 verfügt über zwei FC/APC-Singlemode-Optikanschlüsse, einen Gigabit-Ethernet-Port und USB 2.0. An der Vorderseite stehen eine Systemstatusanzeige, die Lasersteuerung sowie Funktionen zur Systemprüfung und zur Änderung der Netzwerkeinstellungen zur Verfügung.
Umgebungsbedingungen
| Betriebstemperatur | 0 °C bis +40 °C |
| Temperatur des Messkabels | −40 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 0 bis 95 % r. F., nicht kondensierend |
| Lagertemperatur | −25 °C bis +60 °C |
Zertifizierungen und Sicherheit
| Lasersicherheit | IEC 60825-1; 21 CFR 1040.10 |
| Qualitätsmanagement | ISO 9001 |
| EMV | 2014/30/EU; EN 55032:2015 Klasse A; EN IEC 61000-3-2:2019+A1:2019; EN 61000-3-3:2013+A1:2019; EN 55035:2017+A1:2020; EN 61000-4-2:2009; EN 61000-4-3:2020; EN 61000-4-4:2012; EN 61000-4-5:2014+A1:2017; EN 61000-4-6:2014; EN 61000-4-8:2010; EN 61000-4-11:2020 |
| Niederspannungsrichtlinie | 2014/35/EU; IEC 62368-1:2018; EN IEC 62368-1:2020 + A11:2020 |
| Sicherheit und Zuverlässigkeit | SIL 2 nach IEC 61508 |
FOTAS D-5 für Ihr Überwachungsprojekt auslegen
Gerne unterstützen wir Sie bei der Auslegung von Reichweite und Sensorkanälen, der Planung redundanter Konfigurationen sowie bei Einbindung, Projektierung und technischer Abstimmung.
