Ein passendes Panel bietet Platz für Ihre aktuelle Verkabelung und lässt Reserven für Erweiterungen. Vergleichen Sie deshalb nicht allein die Höheneinheiten: Zwei Gehäuse gleicher Bauhöhe können sich deutlich bei Modulaufnahme, Anschlussdichte und Bedienung unterscheiden.
Das Bright-Patchpanel bietet drei Aufnahmeplätze für kompatible Bright-Frontmodule. Seine ausziehbare Ablage erleichtert den Zugang zum Innenraum. Es eignet sich als modulare Grundlage, wenn Sie die Bestückung gezielt auf Ihre Anwendung abstimmen möchten.

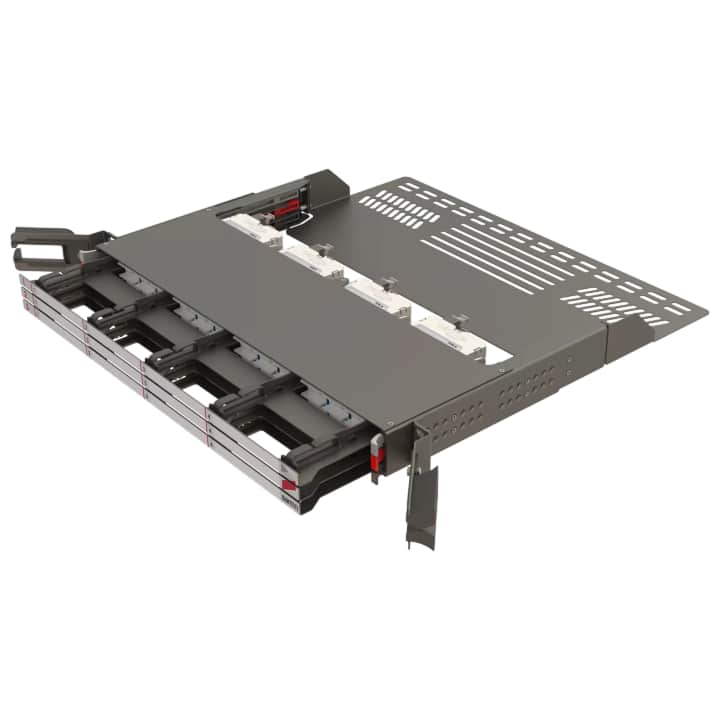

Bright-Patchpanel ansehenDas G-Connect UHD MTP/MPO-Patchpanel nimmt bis zu zwölf kompatible G-Connect-UHD-Module auf. Drei separat bewegliche Einschübe unterstützen den Zugang und die Kabelführung bei hoher Anschlussdichte.
G-Connect UHD ansehenDas modulare 3-HE-LWL-Patchpanel bietet Platz für bis zu zwölf passende Module mit Frontzugang. Je nach Bestückung lassen sich Patch-, Spleiß- oder MTP-LC-Übergänge realisieren.
3-HE-Patchpanel ansehenDer 4-HE-Subrack-Baugruppenträger verbindet zwölf Modulplätze mit einer zusätzlichen Überlängenablage. Diese Ausführung ist besonders interessant, wenn auch überschüssige Kabellängen geordnet untergebracht werden sollen.
4-HE-Baugruppenträger ansehenAuf die Serie kommt es an: Die Systeme verwenden unterschiedliche Modulkonzepte. Module sind nicht allein aufgrund gleicher Rackbreite oder der Bezeichnung „MTP/MPO“ austauschbar.
Das Gehäuse legt die mechanische Aufnahme fest. Fasertyp, Steckverbinder und optische Zuordnung hängen von den eingesetzten Modulen und Kabeln ab. Bei MTP/MPO-Verbindungen müssen unter anderem Faserzahl, Base-8- beziehungsweise Base-12-Konzept, Polarität und Stecker mit oder ohne Führungsstifte zusammenpassen.
Für Übergänge von MTP auf LC finden Sie entsprechende Lösungen unter MTP/MPO-Module und Kassetten. Prüfen Sie jeweils die Freigabe für Ihr gewähltes Gehäuse.
Patch- und Adaptermodule ergänzen die Verteilung um passende Kupplungsaufnahmen. Auch hier müssen Modulserie und Gehäuse zueinander passen.
Weitere Informationen zum Zusammenspiel der Komponenten bietet unsere Übersicht zu MTP/MPO-Systemen.
Das hängt vom jeweiligen Artikel ab. Ein leeres Gehäuse stellt zunächst die mechanische Aufnahme bereit. Maßgeblich sind die Angaben zum Lieferumfang und die vereinbarte Bestückung.
Bei modularen Gehäusen können freie Aufnahmeplätze mit passenden Modulen ergänzt werden. Berücksichtigen Sie schon bei der Planung ausreichend Platz für Kabel, Zugentlastung und künftige Anschlüsse.
Die optischen Eigenschaften ergeben sich aus der Bestückung und der angeschlossenen Verkabelung. Wählen Sie kompatible Module und Kabel für den vorgesehenen Fasertyp und die geplante Verbindung.
Sie planen eine neue Verteilung oder erweitern ein vorhandenes Rack? Nennen Sie uns Gehäuseserie, benötigte Anschlüsse und verfügbaren Einbauraum. Gemeinsam klären wir die passende Bestückung.
