Mess- und Prüfverfahren liefern unterschiedliche Aussagen. Entscheidend ist deshalb zuerst die Messaufgabe und danach die dazu passende Geräte- und Zubehörkombination. Die aktuell angebotenen OTDR-Vorlauffaserboxen unterstützen den Aufbau einer OTDR-Messung; sie ersetzen kein Messgerät.
Ein OTDR wertet die Rückstreuung entlang einer Faserstrecke aus. Dadurch lassen sich Ereignisse und Auffälligkeiten streckenbezogen analysieren und lokalisieren. Messbereich, Wellenlänge, Parameter und Zubehör müssen zur Strecke passen.
OTDR-Messgeräte und Geräteauswahl einordnenEine Dämpfungsmessung bewertet die Einfügedämpfung beziehungsweise den Gesamtverlust einer Verbindung. Sie beantwortet damit eine andere Frage als die streckenbezogene Ereignisanalyse mit einem OTDR.
Dämpfungsmesssets fachlich einordnenEine Rotlichtquelle beziehungsweise ein Visual Fault Locator kann bei einer einfachen Durchgangskontrolle und sichtbaren Fehlersuche unterstützen. Das Verfahren ersetzt weder eine Dämpfungs- noch eine OTDR-Messung.
Die Inspektion macht den Zustand zugänglicher Faserendflächen sichtbar und unterstützt die Kontrolle auf Verschmutzung oder Beschädigung. Sie ergänzt die optische Messung, liefert aber keinen Dämpfungs- oder Streckenwert.

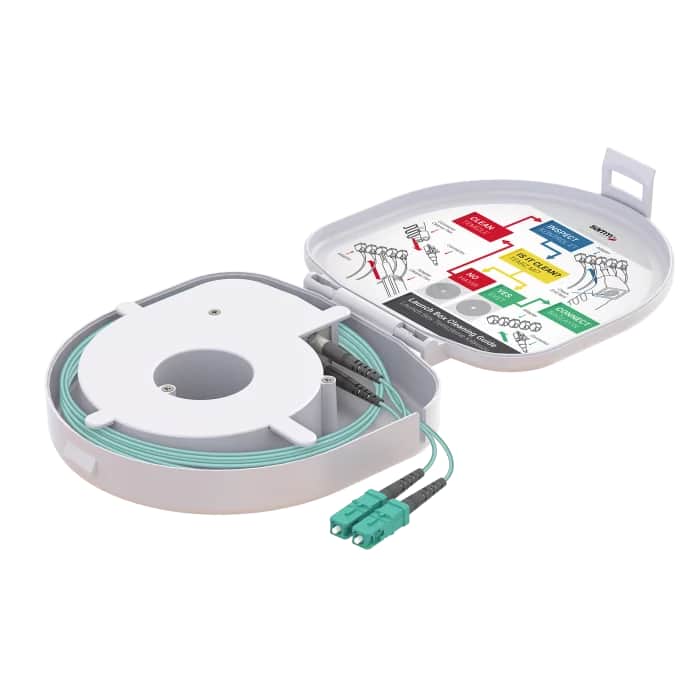

Eine Vorlauffaser schafft eine definierte Faserstrecke zwischen OTDR und erster Verbindung der Messstrecke. Eine Nachlauffaser wird am entfernten Streckenende eingesetzt, wenn auch der letzte Anschluss im Messaufbau beurteilt werden soll. Ob beide benötigt werden und welche Ausführung passt, hängt von Messziel, Gerät, Strecke und Messparametern ab.
Vergleichen Sie nicht nur die Steckerbezeichnung. Die Box muss als Teil des gesamten Messaufbaus zu Messgerät, Messstrecke und vorgesehener Auswertung passen.
Wenn Fasertyp, Länge, Anschlusskombination oder Messaufbau noch nicht eindeutig feststehen, senden Sie die bekannten technischen Eckdaten. Abatec beschreibt auf den Fachseiten langjährige Erfahrung aus dem Feldeinsatz mit eigener Messtechnik und kann die Auswahl projektbezogen einordnen.
Benötigt werden ein zur Faser und Messaufgabe passendes OTDR sowie geeignete Anschluss- und Messhilfen. Je nach Messziel gehören dazu Vorlauf- und gegebenenfalls Nachlauffaser. Geräteeinstellung, Messwellenlänge und Steckerschnittstellen müssen zum Aufbau passen.
Sie legt eine definierte Faserstrecke zwischen OTDR und dem ersten Anschluss der Messstrecke. Dadurch kann der Anfangsbereich des Aufbaus in die streckenbezogene Auswertung einbezogen werden. Die geeignete Länge hängt vom konkreten Messaufbau ab.
Die Vorlauffaser muss hinsichtlich Übertragungsart und konkretem Fasertyp zur Messaufgabe passen. Zusätzlich sind Messwellenlänge, Gerät, Steckverbinder und die zu prüfende Strecke abzugleichen.
UPC und APC bezeichnen unterschiedliche Politurgeometrien der Steckerstirnfläche. Stecker, Kupplung und Gegenstelle müssen passend ausgewählt werden; die gleiche äußere Steckerbauform allein reicht für die Kompatibilitätsprüfung nicht aus.
Die Vorlauffaser liegt vor der Messstrecke. Eine Nachlauffaser wird am entfernten Ende ergänzt, wenn der letzte Anschluss in den Messaufbau einbezogen werden soll. Ob beide erforderlich sind, richtet sich nach Messziel und projektbezogener Vorgabe.
Nein. Die OTDR-Messung analysiert Ereignisse entlang der Strecke; die Dämpfungsmessung bewertet den Gesamtverlust beziehungsweise die Einfügedämpfung einer Verbindung. Welche Verfahren benötigt werden, hängt von der gewünschten Aussage ab.
