Beginnen Sie mit der Modellbezeichnung des Panels und der bereits eingesetzten Module. Stimmen Sie Gehäuseserie, Faserart, Base-System und Belegung auf den Bestand ab. Die gleiche Steckerform genügt nicht als Nachweis der Kompatibilität.
Planen Sie zuerst die benötigten LC-Verbindungen und eine Erweiterungsreserve. Wählen Sie danach Panel, Module, MTP-Stammkabel und LC-Patchkabel als zusammenhängendes System. Berücksichtigen Sie dabei die Schnittstellen der eingesetzten Geräte.
G-Connect UHD und SAMM HD verwenden unterschiedliche Modulaufnahmen. Wählen Sie innerhalb Ihrer Serie die benötigte Faserzahl und anschließend die Ausführung OS2, OM3 oder OM4.
Acht belegte Fasern pro Modul. Bei paarweiser LC-Nutzung entspricht das vier Duplex-Verbindungen. Die Base-8-Belegung muss zu Ihrer Stammverkabelung passen.

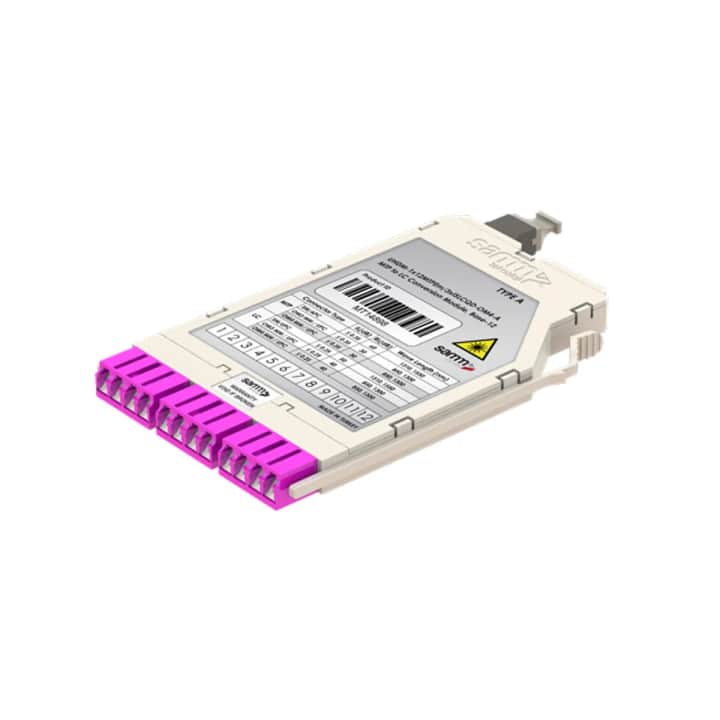

Ein MTP-12-Anschluss wird auf zwölf LC-Anschlüsse geführt. Das ergibt bei paarweiser Nutzung sechs Duplex-Verbindungen.
Eine MTP-12-Verbindung mit zwölf Fasern wird auf sechs LC-Duplex-Anschlüsse verteilt. Für kompatible SAMM-HD-Panels.
Zwei MTP-12-Verbindungen mit zusammen 24 Fasern werden auf zwölf LC-Duplex-Anschlüsse verteilt. Die Kassette verwendet zwei Base-12-Zuführungen, keinen einzelnen MTP-24-Anschluss.
Panel und Kassette müssen ausdrücklich zusammenpassen. Die Bezeichnungen „HD“, „UHD“ oder „19 Zoll“ machen Module nicht austauschbar. Bei einem neuen Aufbau hilft die Übersicht zu MTP/MPO-Panels und Gehäusen; prüfen Sie dort die konkrete Serienfreigabe.
Base-8 bezeichnet acht genutzte Fasern pro Gruppe, Base-12 zwölf. Ein Base-8-Modul kann trotzdem einen physischen MTP-12-Anschluss besitzen – beim G-Connect-UHD-OM3-Base-8-Modul werden darin acht Fasern genutzt. Entscheidend ist daher die Belegung, nicht allein die Steckerform.
Zwölf einzelne LC-Anschlüsse ergeben bei paarweiser Nutzung sechs Duplex-Verbindungen. Zählen Sie für Ihre Planung die tatsächlich benötigten Geräteverbindungen und die dafür verwendeten Fasern getrennt. Ein Wechsel von Base-12 auf Base-8 erfordert die Prüfung der gesamten Strecke.
Panel und Anschlusskabel sind separat zu berücksichtigen. Allgemeine Planungshinweise finden Sie in der Übersicht zu MTP/MPO-Systemen.
Eine MTP-LC-Konvertierungskassette enthält die interne Faseraufteilung von MTP auf LC. Ein reines Patch- oder Adaptermodul stellt Kupplungen zur Durchführung bereit. Ein LC-Patchmodul allein übernimmt keine MTP-LC-Aufteilung.
Nein. Es verteilt die Fasern passiv auf die vorgesehenen Anschlüsse. Fasertyp, Geräte und übrige Verkabelung müssen zur geplanten Übertragungsstrecke passen.
Die Serien haben unterschiedliche Modulkonzepte. Verwenden Sie nur die für das konkrete Panel freigegebenen Module. Gleiche MTP- und LC-Anschlüsse bestätigen keine mechanische Kompatibilität.
Die MTP-LC-Module und Konvertierungskassetten sind intern vorkonfektioniert. Die externe Verkabelung wird an den passenden Anschlüssen gesteckt. Installation, Endflächenkontrolle und Prüfung der fertigen Strecke bleiben Teil der Inbetriebnahme.
Nein. Ein Shutter verschließt unbenutzte Ports. Vor dem Stecken müssen die Endflächen mit geeigneter Ausrüstung geprüft und bei Bedarf gereinigt werden.
Nennen Sie uns Panelmodell, Faserart, benötigte LC-Verbindungen und vorhandene MTP-Kabel. Ein Belegungsplan hilft, die passende Base- und Polaritätsausführung zu bestimmen.
