Die Aufgabe entscheidet über die Modulart. Gleichen Sie danach die genaue Modellserie mit Ihrem vorhandenen oder geplanten Panel ab.
Ein Patch- oder Adaptermodul stellt Kupplungen im Verteiler bereit. Passende Stecker werden von beiden Seiten angeschlossen. Für G-Connect UHD stehen LC-Patchmodule, SC-Patchmodule und MTP-Patchmodule zur Auswahl.
Gehäuseserie abgleichenSubrack-Spleißmodule dienen dem Abschluss ankommender Fasern über passende Pigtails. Die hier angebotenen Ausführungen für SAMM-3-HE-Subrack-Systeme sind je nach Variante mit oder ohne Pigtails erhältlich.
Anschlussausführung wählenFür diesen Übergang brauchen Sie eine interne Faseraufteilung. Ein reines Adaptermodul übernimmt diese Aufgabe nicht. Passende MTP-LC-Verteilmodule und Kassetten finden Sie in der benachbarten Kategorie.
Module und Kassetten ansehenDie UHD-Patchmodule sind für kompatible G-Connect-UHD-Panels vorgesehen. Sie lassen sich von vorn oder hinten einsetzen und besitzen einen Rastmechanismus mit Sicherungsverriegelung. Die Serie bietet LC-, SC- und MTP-Adapterbestückungen.
Die Spleißmodule dieser Kategorie gehören zur SAMM-3-HE-Subrack-Serie. Daneben finden Sie das 6-fache MTP-Simplex-Patchmodul in Ausführungen Typ A und Typ B. Prüfen Sie die genaue Modellkennung und die Freigabe für den Baugruppenträger.
Gleiche Stecker bedeuten nicht gleiche Modulaufnahme. G-Connect-UHD- und Subrack-Module sind nicht allein aufgrund gleicher Anschlüsse austauschbar. Vergleichen Sie das vorhandene Gehäuse mit den Angaben unter MTP/MPO-Panels und Gehäuse.
Wählen Sie die Frontbestückung passend zu den anzuschließenden Kabeln. Das Sortiment umfasst:
Wählen Sie zusätzlich Fasertyp, Schliff und Pigtail-Bestückung anhand der konkreten Variante. Ein Modul ohne Pigtails enthält keine anschlussfertige Pigtail-Bestückung. Benötigen Sie Unterstützung bei der Montage, finden Sie auf abatec.de Informationen zu Spleiß- und Montageleistungen.

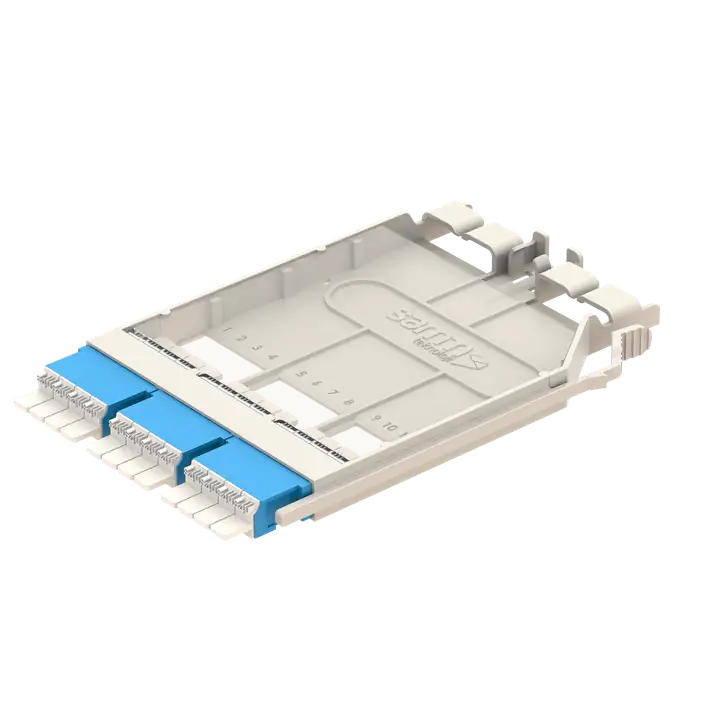

Drei LC-Quad-Adapter am G-Connect-UHD-LC-Patchmodul ergeben zwölf einzelne LC-Verbindungen. Bei paarweiser Nutzung entspricht das sechs Duplex-Verbindungen. Sechs LC-Quad-Adapter am Subrack-Modul ergeben 24 einzelne Anschlüsse.
Die Angabe „6 × MTP Simplex“ beschreibt sechs Adapterplätze, nicht sechs Glasfasern. Die nutzbare Faserzahl ergibt sich aus den angeschlossenen Kabeln und der vorgesehenen Belegung. Prüfen Sie Faserzahl, Polarität, Führungsstifte und die Orientierung der Kupplungen gemeinsam.
Grundlagen zum Zusammenspiel der Komponenten finden Sie bei den MTP/MPO-Systemen. Für die Verbindung zu LC- oder SC-Geräten wählen Sie passende LWL-Patchkabel.
Nein. Das G-Connect-UHD-LC-Patchmodul verbindet LC-Anschlüsse an Vorder- und Rückseite direkt miteinander. Für die Aufteilung einer MTP-Verbindung auf mehrere LC-Anschlüsse benötigen Sie ein passendes MTP-LC-Verteilmodul oder eine Konvertierungskassette.
Das hängt von der ausgewählten Variante ab. Die Subrack-Spleißmodule werden mit oder ohne Pigtails angeboten. Prüfen Sie die Bestückung in der Variantenauswahl und im Lieferumfang; beim LC-Quad-Modul unterscheidet sich die Faserzahl von den Duplex-Ausführungen.
Nein. 19 Zoll beschreibt das Rackformat des Panels, nicht die Modulaufnahme. Entscheidend ist die ausdrücklich angegebene Kompatibilität zwischen Modulserie und Gehäuse.
Senden Sie uns die Gehäuse- oder Modellbezeichnung, benötigte Anschlüsse, Faserart und gewünschte Pigtail-Bestückung. Damit lässt sich die Auswahl gezielt abstimmen.
Für die Prüfung der fertigen Verbindung: LWL-Messungen und Dokumentation auf abatec.de.
