FOTAS D-50 Zweikanal-DAS-System für redundante Überwachung bis 100 km

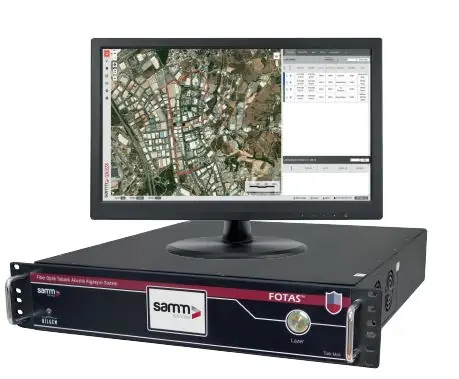

Das FOTAS D-50 DAS-DCH-50KM-S ist ein zweikanaliger Laser-Interrogator für Distributed Acoustic Sensing (DAS). Das System sendet Laserpulse in angeschlossene Singlemode-Fasern und analysiert das rückgestreute Licht, um akustische und mechanische Ereignisse entlang der Sensorstrecken zu erkennen.
Mit zwei Sensorkanälen und bis zu 50 km Reichweite je Kanal lassen sich insgesamt bis zu 100 km überwachen. Die beiden Kanäle unterstützen redundante und unterbrechungsresiliente Konfigurationen. Das D-50 eignet sich damit für die kontinuierliche Überwachung kritischer Infrastrukturen und Anlagen, etwa zur Erkennung von Eindringversuchen, illegalen Grenzübertritten oder unbefugten Grabungen.
Ihre Vorteile auf einen Blick
- Zwei Sensorkanäle für redundante und unterbrechungsresiliente Konfigurationen
- Bis zu 50 km Reichweite je Kanal und insgesamt bis zu 100 km Überwachungsstrecke
- COTDR-Sensortechnologie zur Lokalisierung akustischer und mechanischer Ereignisse
- Erfassung von 10 bis 2.000 Hz bei einer angegebenen Standortauflösung von ±10 m
- FOTAS-Web-Oberfläche und Datenbank für Datenerfassung und Systembetrieb
- Externe Management- und Prozessoreinheit für Verarbeitung, Speicherung und Remote-Management
Typische Einsatzbereiche
- Redundante Überwachung kritischer Infrastruktur und wertvoller Anlagen
- Erkennung von Eindringversuchen und illegalen Grenzübertritten
- Erkennung unbefugter Grabungen entlang von Leitungen und Trassen
- Zweikanalige Ereignisüberwachung über große Distanzen in Industrie- und Sicherheitsprojekten
Technische Highlights
| Modell / Artikelnummer | FOTAS D-50 / DAS-DCH-50KM-S |
| Anzahl der Sensorkanäle | 2 Kanäle, geeignet für Redundanz |
| Reichweite | Bis zu 50 km je Kanal; insgesamt bis zu 100 km |
| Sensortechnologie | Kohärente optische Zeitbereichsreflektometrie (COTDR) |
| Erfassungshäufigkeit | 10 Hz bis 2.000 Hz |
| Standortauflösung | ±10 m |
| Betriebssystem / Software | Ubuntu; KI- und Datenerfassungs-Engine; FOTAS-Web-Oberfläche und Datenbank |
| Speicher / Verarbeitung | Externe Management- und Prozessoreinheit |
Optische, elektrische und mechanische Daten
| Laserwellenlänge | 1.550 nm |
| Optisches Budget | 10 dB für 50 km (optimal); 0,25 dB Verlust pro km |
| Optische Anschlüsse / Fasertyp | 2 × FC/APC / Singlemode |
| Laserklassifizierung | Klasse 1 |
| Versorgungsspannung | 100–240 V AC, 50–60 Hz, automatische Bereichswahl |
| Stromverbrauch | 150 W, redundant (Angabe laut Datenblatt) |
| Abmessungen | 490 × 500 × 89 mm / 2 HE |
| Gewicht | 11,5 kg |
| Versandabmessungen | 1 Karton / 110 × 71 × 46 cm |
| Versandgewicht | 60,0 kg brutto, einschließlich externer Prozessoreinheit |
Schnittstellen und Bedienung
Das D-50 verfügt über zwei FC/APC-Singlemode-Optikanschlüsse, einen Ethernet-Port mit 10/100/1.000 Mbit/s und USB 2.0. An der Vorderseite stehen eine Systemstatusanzeige, die Lasersteuerung sowie Funktionen zur Systemprüfung und zur Änderung der Netzwerkeinstellungen zur Verfügung.
Management- und Prozessoreinheit
Die externe 2-HE-Management- und Prozessoreinheit basiert laut Datenblatt auf einem Supermicro Ultra SuperServer. Sie übernimmt Verarbeitung, Speicherung und Remote-Management der Sensordaten. Genannt werden ein Intel Xeon 4210 mit 10 Kernen, 32 GB DDR4-RAM, 12 TB SATA-Speicher mit Hot-Swap-Laufwerksschächten und RAID-Unterstützung, eine NVIDIA RTX 4000 Ada, zwei 10-GbE-RJ45-Anschlüsse sowie IPMI 2.0 mit virtueller Medienübertragung und KVM over LAN.
| CPU | Dual Socket P+ (LGA-3647); Intel Xeon 4210, 10 Kerne |
| Arbeitsspeicher | 32 GB DDR4-RAM |
| Massenspeicher | 1 × 12 TB SATA, 7.200 U/min; 4 Hot-Swap-SATA-Schächte; RAID 0/1/5/10 |
| GPU | NVIDIA RTX 4000 Ada |
| Netzwerk / Management | 2 × 10GbE RJ45 Intel X710; IPMI 2.0; KVM over LAN |
| Stromversorgung | Redundante 800-W-Netzteile der Titanium-Klasse; 110–240 V AC, 50–60 Hz |
| Abmessungen / Gewicht | 437 × 89 × 647 mm; 16,1 kg netto |
Umgebungsbedingungen
| Betriebstemperatur des D-50 | 0 °C bis +40 °C |
| Temperatur des Messkabels | −40 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 0 bis 95 % r. F., nicht kondensierend |
| Lagertemperatur | −25 °C bis +60 °C |
| Betriebstemperatur der Prozessoreinheit | 10 °C bis 35 °C |
Zertifizierungen und Sicherheit
| Lasersicherheit | IEC 60825-1; 21 CFR 1040.10 |
| Qualitätsmanagement | ISO 9001 |
| EMV | 2014/30/EU; EN 55032:2015 Klasse A; EN IEC 61000-3-2:2019+A1:2019; EN 61000-3-3:2013+A1:2019; EN 55035:2017+A1:2020; EN 61000-4-2:2009; EN 61000-4-3:2020; EN 61000-4-4:2012; EN 61000-4-5:2014+A1:2017; EN 61000-4-6:2014; EN 61000-4-8:2010; EN 61000-4-11:2020 |
| Niederspannungsrichtlinie | 2014/35/EU; IEC 62368-1:2018; EN IEC 62368-1:2020 + A11:2020 |
| Sicherheit und Zuverlässigkeit | SIL 2 nach IEC 61508 |
FOTAS D-50 für Ihr Überwachungsprojekt auslegen
Gerne unterstützen wir Sie bei der Auslegung von Reichweite und Sensorkanälen, der Planung redundanter Konfigurationen sowie bei Einbindung, Projektierung und technischer Abstimmung.
