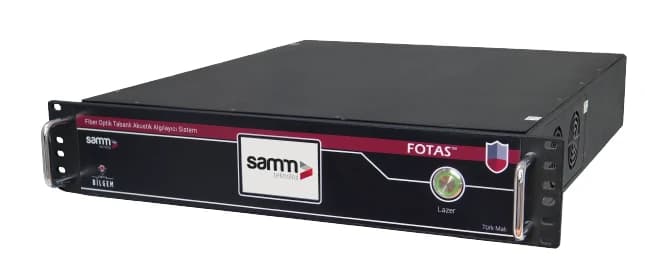

FOTAS D-30 Zweikanal – faseroptisches DAS-System für kritische Infrastrukturen
Das FOTAS D-30 DAS-DCH-30KM-S ist ein zweikanaliges faseroptisches Distributed-Acoustic-Sensing-System (DAS) zur kontinuierlichen Überwachung von Leitungen, Trassen und sicherheitskritischen Anlagen. Es erkennt akustische und mechanische Ereignisse entlang der Glasfaser – zum Beispiel Eingriffe Dritter, unbefugte Grabungen, illegale Übertritte oder sicherheitsrelevante Anomalien.
Durch die Kombination aus COTDR und Phase-OTDR überwacht das System bis zu 30 km pro Kanal. Mit zwei unabhängigen Sensorkanälen sind insgesamt bis zu 60 km Überwachungsstrecke möglich. Zusätzlich unterstützt das System die Leckageerkennung mittels DTGS (Distributed Temperature Gradient Sensing) und eignet sich damit für Anwendungen, bei denen mechanische und thermische Auffälligkeiten frühzeitig erkannt werden müssen.
Ihre Vorteile auf einen Blick
- Zwei unabhängige Kanäle für redundante und bruchsichere Konfigurationen
- Bis zu 30 km Reichweite pro Kanal – insgesamt bis zu 60 km
- Frühwarnsystem für kritische Infrastruktur, Perimeter, Pipelines und Trassen
- Mechanische und thermische Überwachung durch DAS und DTGS
- KI-gestützte Datenerfassungs-Engine mit FOTAS-Web-Oberfläche und Datenbank
- SIL-2 nach IEC 61508 für sicherheitsrelevante Anwendungen
Typische Einsatzbereiche
- Überwachung von Glasfasertrassen, Kabelwegen und Leitungsinfrastruktur
- Perimeterschutz für Industrieanlagen, Energieversorgung und sensible Areale
- Erkennung von unbefugten Grabungen, Annäherungen oder Manipulationen
- Leckage- und Temperaturgradienten-Erkennung entlang von Anlagen
- Projektlösungen für KRITIS, Energie, Telekommunikation, Verkehr und Industrie
Technische Highlights
| Anzahl der Kanäle | 2 Kanäle, geeignet für Redundanz |
| Reichweite | Bis zu 30 km pro Kanal, insgesamt bis zu 60 km |
| Sensortechnologie | COTDR + Phase-OTDR |
| Erfassungshäufigkeit | 10 Hz bis 2.000 Hz |
| Standortauflösung | +/- 4 m bis ±10 m |
| Betriebssystem / Software | Ubuntu, KI- und Datenerfassungs-Engine, FOTAS-Web-Oberfläche & Datenbank |
Optische, elektrische und mechanische Daten
| Laserwellenlänge | 1550 nm |
| Optisches Budget | 0,25 dB Loss pro km |
| Anschluss / Kabeltyp | FC/APC, Singlemode |
| Lasersicherheit | Klasse 1 |
| Abmessungen | 490 × 500 × 89 mm / 2U |
| Gewicht | 11,5 kg |
| Versorgungsspannung | 100–240 V AC / 50–60 Hz Auto-Range |
| Stromverbrauch | 150 W, redundant |
Schnittstellen und Bedienung

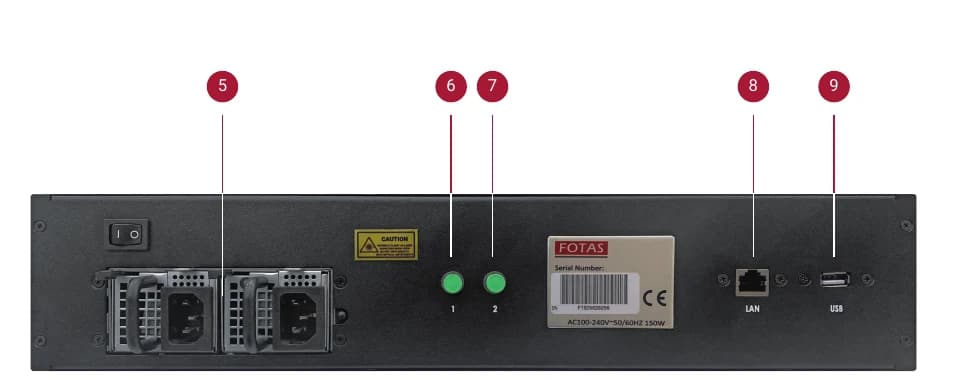

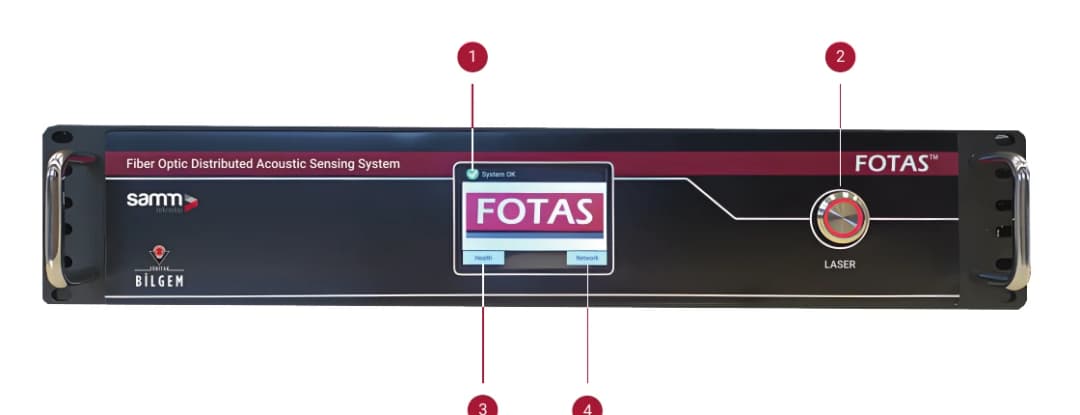

Das D-30 verfügt über zwei FC/APC-Singlemode-Optikanschlüsse, einen Gigabit-Ethernet-Port, USB 2.0 sowie eine externe Prozessoreinheit. Die Bedienung erfolgt über Systemstatusanzeige, Lasersteuerung, System-Check und Netzwerkeinstellungen.

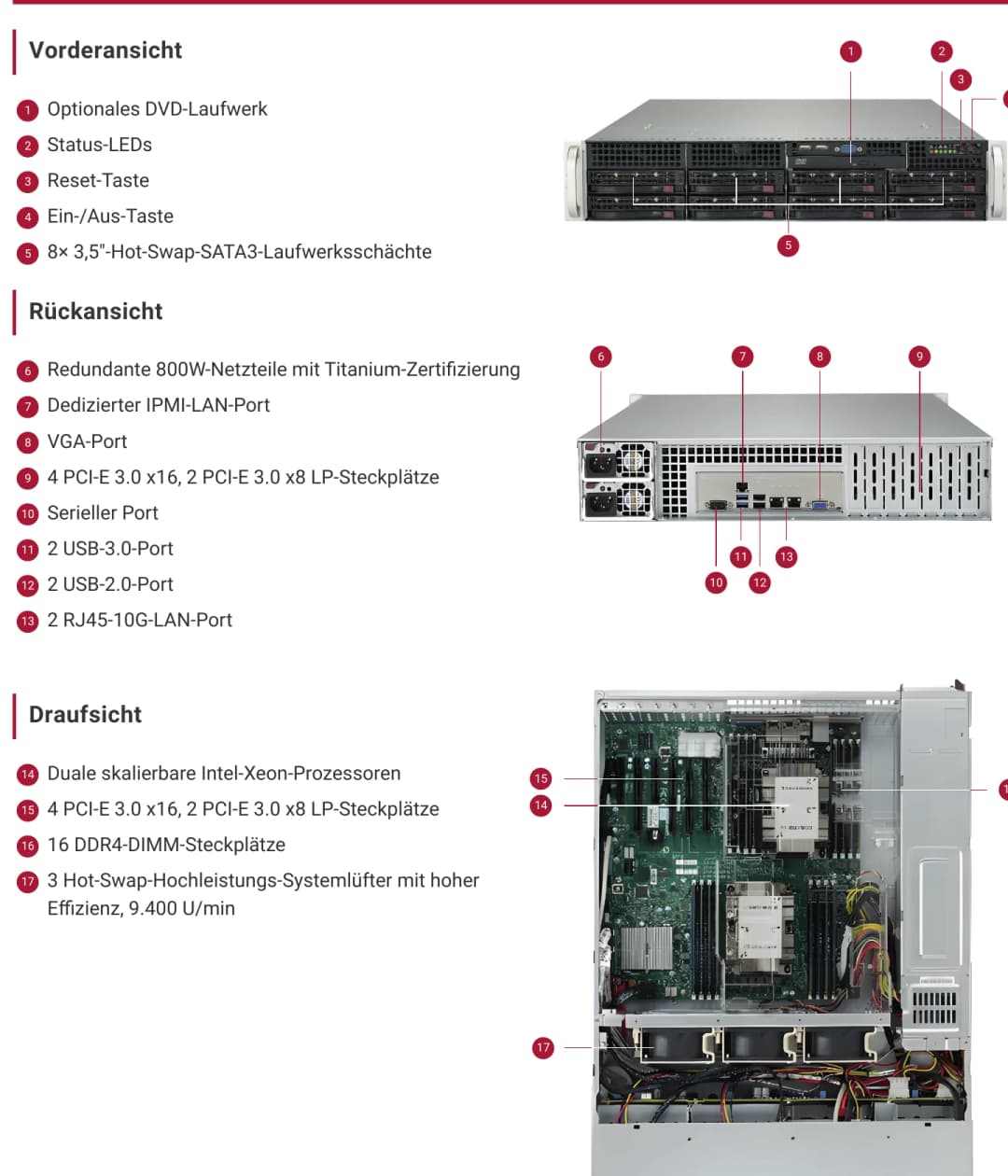

Management- und Prozessoreinheit
Die FOTAS Management- und Prozessoreinheit basiert auf einem 2U-Server-System für High-Performance-Computing, Virtualisierung und softwaredefinierten Speicher. Zur Ausstattung gehören unter anderem Intel-Xeon-Prozessoren, 32 GB DDR4-RAM, 12 TB SATA-Speicher, RAID-Unterstützung, NVIDIA RTX 4000 ADA Grafik, 10GbE-Netzwerk und IPMI-Remote-Management.
Zertifizierungen und Sicherheit
| Lasersicherheit | IEC 60825-1, 21CFR1040.10 |
| Qualitätsmanagement | ISO 9001 |
| EMV / LVD | 2014/30/EU, 2014/35/EU, IEC 62368-1:2018, EN IEC 62368-1:2020 + A11:2020 |
| Sicherheit und Zuverlässigkeit | SIL-2 nach IEC 61508 |
Hinweis für Projektanfragen: Das FOTAS D-30 ist eine professionelle Lösung für B2B-Projekte und sicherheitskritische Infrastruktur. Für die passende Auslegung, Reichweitenplanung und Integration beraten wir Sie gerne individuell.
