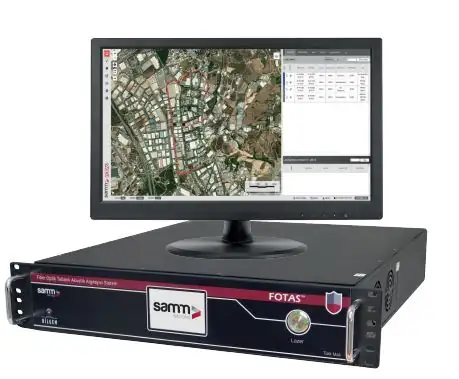

FOTAS DTGS 30 km SCH - faseroptische Temperaturgradienten- und Leckageüberwachung
Das FOTAS DTGS-SCH-30KM-S ist die im abatec Shop als 30-km-SCH-Variante geführte Lösung für Distributed Temperature & Gradient Sensing (DTGS). Die faseroptische Sensorik dient dazu, räumliche Temperaturänderungen und Temperaturgradienten entlang einer überwachten Strecke auszuwerten.
Ein wesentlicher Einsatzbereich ist die Leckageüberwachung an Pipelines. Austretendes Fluid verändert die thermischen Bedingungen im Umfeld der Leitung. Sobald diese Änderung das Sensorkabel erreicht, kann das DTGS-Verfahren den entstehenden Temperaturgradienten erfassen und einem Ort entlang der Faser zuordnen. Die konkrete Auslegung hängt unter anderem von Rohrmedium, Bodenleitfähigkeit, Kabelposition und Sättigungsbedingungen ab.
Ihre Vorteile auf einen Blick
- Kontinuierliche faseroptische Überwachung statt ausschließlich punktförmiger Temperatursensoren
- DTGS-Auswertung zur Erkennung räumlicher Temperaturgradienten entlang von Leitungswegen
- 30-km-Systemvariante gemäß Produktbezeichnung und SKU im abatec Shop
- Ortsbezogene Ereignisdarstellung mit Temperaturkurven, Alarmtypen und archivierten Prüfdaten im beschriebenen Testverfahren
- Projektbezogene Auslegung für Sensorkabel, Verlegeposition, Alarmgrenzen und Systemintegration
Typische Einsatzbereiche
- Faseroptische Leckageüberwachung entlang industrieller Pipelines
- Überwachung langer Leitungsabschnitte auf thermische Veränderungen
- Unterstützung von Abnahme-, Test- und Inspektionskonzepten für Leckageerkennung
- Einbindung in projektbezogene Alarmierungs- und Berichtsketten
Technische Einordnung
| Produkt / SKU | FOTAS DTGS 30 km SCH / DTGS-SCH-30KM-S |
| Sensortechnologie | Distributed Temperature & Gradient Sensing (DTGS) |
| Reichweitenklasse | 30 km laut Shopbezeichnung und Artikelnummer |
| Systemvariante | SCH-Kennung laut Shop; genaue Kanalzahl und Kanalnutzung projektbezogen bestätigen |
| Erfasste Messgröße | Räumliche Temperaturänderungen und Temperaturgradienten entlang des Sensorkabels |
| Leckageklassifikation im Testverfahren | DTGS-Temperaturgradientenänderung; ergänzend beschreibt das Verfahren NPP und OFN als akustische Kategorien |
Hinweise aus dem DTGS-Leckageerkennungs-Testverfahren
Das deutsche Herstellerdokument beschreibt einen kontrollierten Testaufbau mit mehreren Leckagesimulationspunkten. Wasser wird nahe dem Nennbetriebsdruck der Pipeline in Simulationsrohre eingeleitet; die Rohre werden nahe am Sensorkabel in unterschiedlichen Richtungen zur Pipeline positioniert.
| Typische DTGS-Erkennung im Test | In der Regel 1 bis 2 Minuten nach Auftreten der Leckage; abhängig von Bodenleitfähigkeit, Kabelverlegung und Sättigungsbedingungen |
| Bewertungskriterium Sensitivität | Typisch < 5 l/min Flüssigkeitsleck im beschriebenen Testverfahren |
| Bewertungskriterium Reaktionszeit | 30 Sekunden bis 5 Minuten im beschriebenen Testverfahren |
| Bewertungskriterium Ortung | ±10 m im beschriebenen Testverfahren |
| Berichtsdaten | Ereignis-Screenshot, Zeit- und Kanalnummer, Temperaturänderungskurve, Testortkoordinaten und Detektionsmodus |
| Alarmierung im Testkonzept | E-Mail und SMS an autorisierte Mobiltelefone |
Wichtig: Diese Werte sind Leistungs- und Bewertungskriterien des beschriebenen Testverfahrens. Sie sind keine pauschale Garantie für jede Installation und müssen für Medium, Rohrleitung, Sensorkabel und Verlegebedingungen projektspezifisch bestätigt werden.
Projektierung und Systemintegration
Für eine belastbare DTGS-Auslegung müssen Sensorkabel und Leitung thermisch sinnvoll gekoppelt, relevante Alarmzonen definiert und standortspezifische Einflüsse berücksichtigt werden. Das Hersteller-Testverfahren sieht außerdem die Prüfung der Zeitsynchronisation, die Dokumentation des Kabelversatzes und die Bewertung multimodaler Alarmkonfigurationen vor.
Ob die angebotene SCH-Ausführung neben DTGS auch einen akustischen DAS-Modus sowie die im Testverfahren beschriebene Alarmfusion umfasst, sollte vor der Angebotserstellung ausdrücklich mit dem Hersteller bestätigt werden.
FOTAS DTGS für Ihr Pipelineprojekt auslegen
abatec unterstützt Sie bei der Abstimmung von Reichweite und Systemvariante, der Positionierung des Sensorkabels, der Definition von Alarmzonen sowie bei Einbindung, Projektierung und technischer Klärung mit dem Hersteller.
